Bomar AL 500 DGANC - celkový pohľad

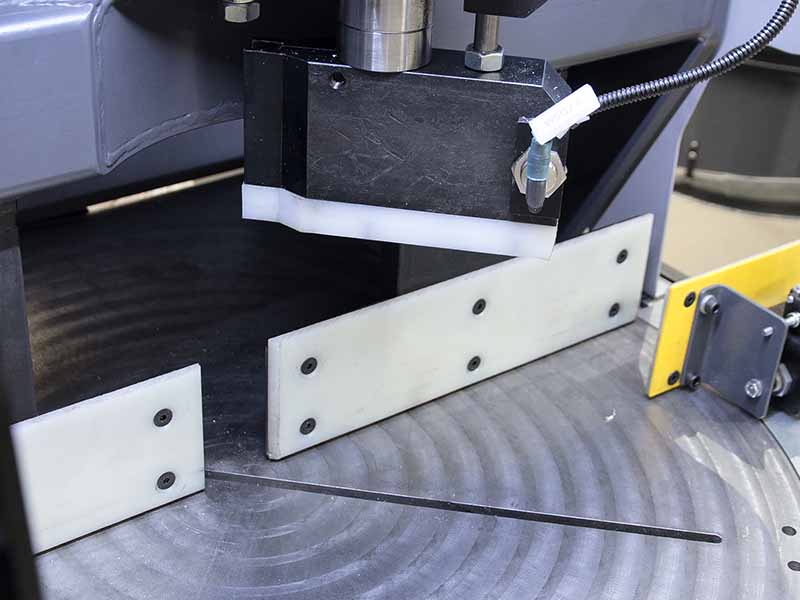

pracovný priestor
pracovný priestor

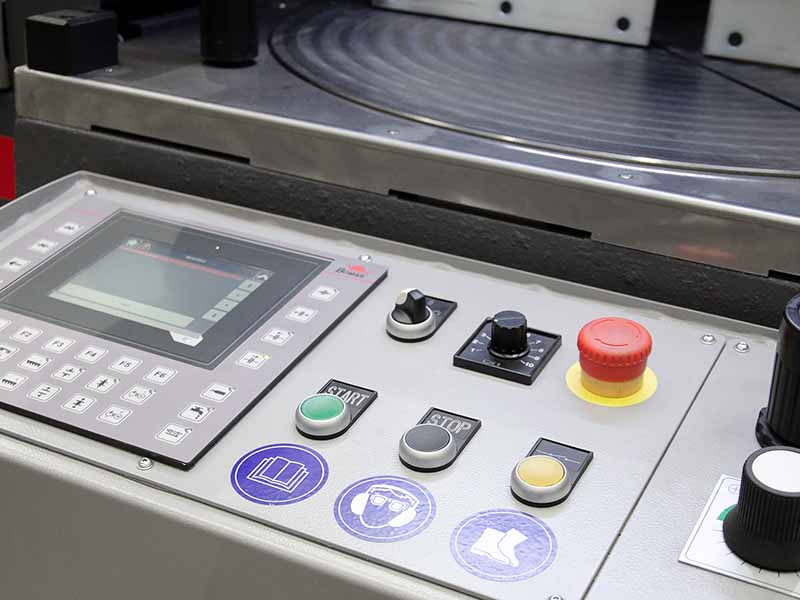

ovládací panel
Bomar AL 500 DGANC
| Rezné parametre | ||||
|---|---|---|---|---|
 |
 |
 |
||
| 60° Ľ: | 120 | 115 x 115 | 120 x 70 | 55 x 165 |
| 45° Ľ: | 150 | 130 x 130 | 180 x 50 | 80 x 165 |
| 0°: | 170 | 150 x 150 | 265 x 25 | 90 x 170 |
| 45° P: | 150 | 130 x 130 | 180 x 50 | 80 x 165 |
| 60° P: | 120 | 105 x 105 | 120 x 70 | 55 x 165 |
| Technické údaje | |
|---|---|
| Pracovný režim: | automatický |
| Typ stroja: | kotúčová píla |
| Typ rezu: | uhlové rezy |
| Rozsah uhlových rezov: | -60 ° - 0 ° - 60 ° |
| Pohon: | 4 kW, 3 x 400 V/50 Hz |
| Tlak vzduchu: | – |
| Rýchlosť pílového kotúča: | 3000 m/min. |
| Rozmery pílového pásu: | Ø 500 x 30 x 4,1 |
| Ložná výška materiálu: | 1119,3 mm |
| Dĺžka najkratšieho zvyšku: | 325 mm |
| Najmenší rezaný priemer: | Ø 10 mm |
| Stroj - dĺžka: | 1 110 mm |
| Stroj - šírka: | 2 080 mm |
| Stroj - výška: | 1 630 mm |
| Hmotnosť: | 530 kg |
AL 500 DGANC je automatická kotúčová píla na hliník je stroj určený na delenie profilových a plných materiálov z hliníkových zliatin, medi a tvrdých plastov. Riadenie stroja je riešené modernou riadiacou jednotkou typu B&R. Ovládanie stroja sa vykonáva pomocou detailnej dotykovej obrazovky.
Presné vedenie pílového pásu, kĺb ramena uložený v predpätých kuželíkových ložiskách a synchrónne bežiaca kefa na odstraňovanie triesok, sú predpokladom pre vynikajúci výkon stroja a dlhú životnosť pílového pásu.

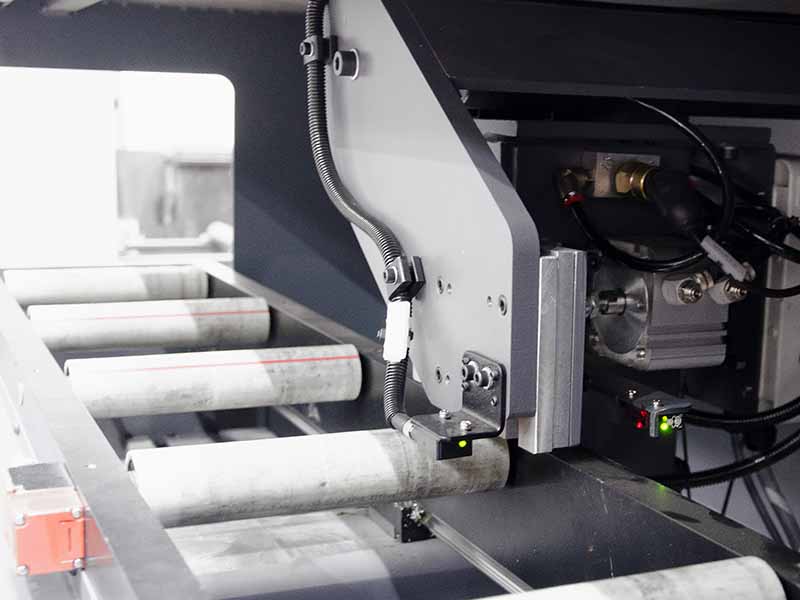

Posun materiálu zaisťuje podávač uložený na lineárnom vedení. Dĺžka jednorazového podania je 1500 mm. Pri viacnásobnom podaní môže byť dĺžka materiálu až 9999 mm.
Píla AL 500 DGANC vďaka svojmu úplnému zakrytovaniu spĺňa všetky súčasné bezpečnostné normy. Píla je samozrejme vybavená prípravou na odsávacie zariadenie a možnosť predĺženia o ďalšie dopravníky materiálu.
Prostredníctvom pripojenia k internetu sa prenášajú stavové a chybové hlásenia, čím sa skracujú doby prevádzkových prestojov.
Mobilný, flexibilný a pripojiteľný systém odsávania, s filtračnými valcami a časťou určenou na zber odpadového materiálu.
Súprava je pripojená priamo na pílový kotúč. Vďaka výkonu odsávacieho zariadenia, je zvyškový materiál efektívne odvádzaný do zbernej nádoby. Odsávacia sada je umiestnená v podstavci stroja.
